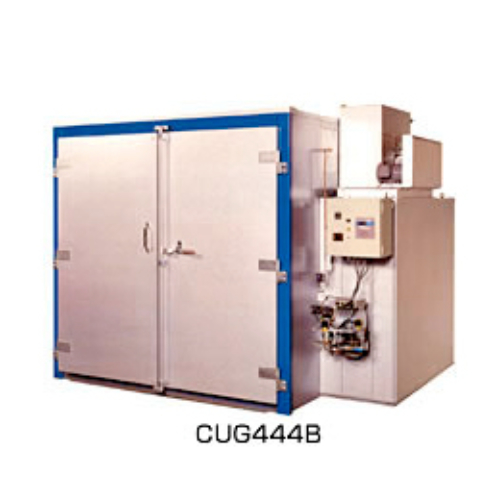

Gas-Heated Hot Air Drying Oven CUG Series
ก๊าซแอลพีจี (ก๊าซปิโตรเลียมเหลว) สามารถทำความร้อนได้สูง ปริมาณสูงถึง (12,000 กิโลแคลอรี/กิโลกรัม) จึงใช้เป็นแหล่งพลังงานความร้อน (หรือจะใช้ก๊าซในพื้นที่ก็ได้เช่นกัน)
Product Detail
Gas-Heated Hot Air Drying Oven CUG Series
ก๊าซแอลพีจี (ก๊าซปิโตรเลียมเหลว) สามารถทำความร้อนได้สูง ปริมาณสูงถึง (12,000 กิโลแคลอรี/กิโลกรัม) จึงใช้เป็นแหล่งพลังงานความร้อน (หรือจะใช้ก๊าซในพื้นที่ก็ได้เช่นกัน)
การใช้งาน
- ใช้เพื่ออบชิ้นงานที่พ่นสีแล้วให้แห้ง
คุณสมบัติ
ใช้หลังจากการ purge เป็นขั้นตอนมาตรฐาน
- หลังจากที่อุปกรณ์เผาทำงานจนจบ ฟังก์ชัน after purge จะเริ่มทำงานเพื่อลดอุณหภูมิภายในเตาอบ
- เมื่ออุณหภูมิภายในเตาอบลดลงแล้ว พัดลมระบายอากาศจะหยุดทำงานโดยอัตโนมัติ
ผู้ใช้สามารถนำชิ้นงานเข้า-ออกจากเตาอย่างง่ายดาย
- สามารถเปิดบานประตูได้เต็มที่ จึงวางชิ้นงานบนถาดและนำเข้า-ออกจากเตาอบได้โดยสะดวก
- เตาอบมีชั้นโลหะภายในที่ปรับความสูงได้ตามขนาดของชิ้นงานที่ต้องการอบ
ใช้งานง่าย
- แผงควบคุมช่วยให้ผู้ใช้งานสั่งการเตาอบได้ในแห่งเดียว ตั้งแต่อุณหภูมิที่ใช้อบชิ้นงาน ระยะเวลา การทำงานของเครื่องพ่นไฟ พัดลมระบายอากาศ และอื่น ๆ
- การแจ้งเตือนจะปรากฏบนแผงควบคุมในลักษณะโค้ด
- ในเตาที่มีเครื่องพ่นไฟ 2 จุด สามารถสั่งการผ่านแผงควบคุม โดยสั่งการจากแผงควบคุมเดียว สามารถสั่งการเครื่องพ่นไฟทั้งสองได้ต่างหากโดยการสับสวิตช์
อุณหภูมิที่เสถียร
- ระบบไหลเวียนลมร้อนจะถูกควบคุมโดยไมโครคอมพิวเตอร์ที่ใช้เวลาและสัดส่วนเป็นพื้นฐาน นอกจากนี้ เตาอบยังมีระบบปรับทิศทางลมที่ ช่องระบายด้านในเตา ซึ่งเป็นชิ้นส่วนมาตรฐานที่ช่วยคงอุณหภูมิภายในเตาให้คงที่ตามที่ตั้ง (±10℃)
- เตาอบซีรีส์ CUG อาศัยเครื่องพ่นไฟชนิดปืนที่จุดไฟได้ดี และบำรุงรักษาได้ง่าย
- เตาอบซีรีส์ CUE Series ใช้เครื่องทำความร้อนแบบ fin-equipped sheathed heater ซึ่งมีประสิทธิภาพการความร้อนดีเยี่ยม
ประหยัดเชื้อเพลิง
- ก๊าซแอลพีจี (ก๊าซปิโตรเลียมเหลว) สามารถทำความร้อนได้สูง ปริมาณสูงถึง (12,000 กิโลแคลอรี/กิโลกรัม) จึงใช้เป็นแหล่งพลังงานความร้อน (หรือจะใช้ก๊าซในพื้นที่ก็ได้เช่นกัน)
- นอกจากนี้เรายังมีเตาอบแห้งแบบที่ใช้ไฟฟ้า ซึ่งติดตั้งง่ายกว่า
อุณหภูมิเพิ่มสูงขึ้นอย่างรวดเร็ว
- อุณหภูมิภายในเตาอบเพิ่มสูงขึ้นอย่างรวดเร็ว
- ใช้เวลาเพียง 18 นาทีก็ร้อนได้ถึง 200°C (CUG-444B)
- เพิ่มประสิทธิภาพการทำงานให้รวดเร็วยิ่งขึ้น
ป้องกันฝุ่น
- ท่อนำอากาศเข้า-ออกซึ่งติดตั้งภายในเตาอบมีแผ่นกรองเพื่อป้องกันไม่ให้ฝุ่นจับตัวที่บริเวณดังกล่าว
- แผ่นทั้งภายในและภายนอกเตาอบทำมาจากแผ่นอะลูมิเนียม-สังกะสีอัลลอยหลอมที่ไม่ได้ทาสี จึงไม่ทำให้เกิดฝุ่น
inner volume ที่มากกว่าแต่ใช้พื้นทีน้อยลง
- ภายในเตาอบมี Meter modules จึงเพิ่มกำลังภายใน inner volume ได้ 23 ถึง 25% สำหรับรุ่น CUG และ 21 ถึง 25% สำหรับรุ่น CUE เมื่อเทียบกับเครื่องรุ่นเก่า
- รวมช่องผลิตลมร้อนและแผงควบคุมการทำงานเข้าด้วยกันเป็นชิ้นส่วนเดียวและมีขนาดบางกว่าเพื่อประหยัดพื้นที่
แผ่นโลหะของเตาอบแยกออกจากฉนวนความร้อน
- เราออกแบบเตามาอย่างดี เพื่อให้ถอดชิ้นส่วนออกอย่างง่ายดายเมื่อต้องการนำชิ้นส่วนวัสดุต่าง ๆ เข้าสู่กระบวนการรีไซเคิล
- นอกจากนั้น หากต้องการเปลี่ยนฉนวนความร้อน(ใยแก้ว) ผู้ใช้ก็สามารถทำได้อย่างสะดวกง่ายดาย
ความปลอดภัย
- เตาอบมีอุปกรณ์ตรวจจับการเคลื่อนไหว seismic detector สวิตช์ปรับความดันอากาศ สวิตช์ปรับความดันลม ตลอดจน ignition check relay
- วัสดุบริเวณเพดานของเตาอบมีท่อนำลมออกที่ด้านหน้าซึ่งป้องกันการระเบิดได้
Main Functions
| Heat Source | Gas |
| Main Body Panel | Both interior and exterior plates are made of molten aluminum-zinc alloy-plated 1-mm-thick steel sheets. |
| Heat Insulating Material | 50-mm-thick glass wool board |
| Circulating Fan | Limit Load Fan; Totally-Enclosed-Fan-Cooled Motor |
| Temperature Setting | Room temperature + 50°C to max. 200°C (ambient temperature) |
| Type of Gas | LPG (Option: Town Gas) |
| Burner | Gun-Type Burner |
| Temperature Control Method | Time-Proportional Control |
| Safety Mechanism | Temperature controller (with high temperature alarm), gas pressure switch (high/low), wind pressure switch, fire detector, seismic detector |
| Drying Timer | Can be set to an arbitrary value between 1 and 999 minutes; equipped with a drying end buzzer (intermittent sound). |
| With the after purge function | |
| Alarm Buzzer | Indicates an alarm (continuous sound). |
| Emergency Stop | Gas shutdown by the alarm check circuit |
| Control Panel | Closed Type Controller Container |
Safety Mechanism
| Wind Pressure Switch | Monitors the amount of air necessary for the burner to burn and whether the circulating fan is operating normally in order to prevent incomplete combustion and empty burning. |
| Pre-Purge | The pilot burner does not ignite unless the circulating fan and combustion blower operate for 30 seconds to take fresh air into the combustion chamber. |
| Flame Rod | After the flame of the pilot is detected, the main gas valve of the burner opens to ignite. |
| Temperature Controller (with high temperature alarm) | Stops burner combustion automatically if the temperature inside the oven exceeds the set value. |
| Gas Pressure Switch | Monitors the gas pressure constantly and stops burner combustion automatically if the gas pressure becomes abnormally high or low. |
| Seismic Detector | Stops burner combustion automatically if an earthquake with an intensity of 5 or higher occurs. |
| Protection Relay | Core part of the burner circuit that exerts proper control over burner ignition |
Dimensional Diagram
